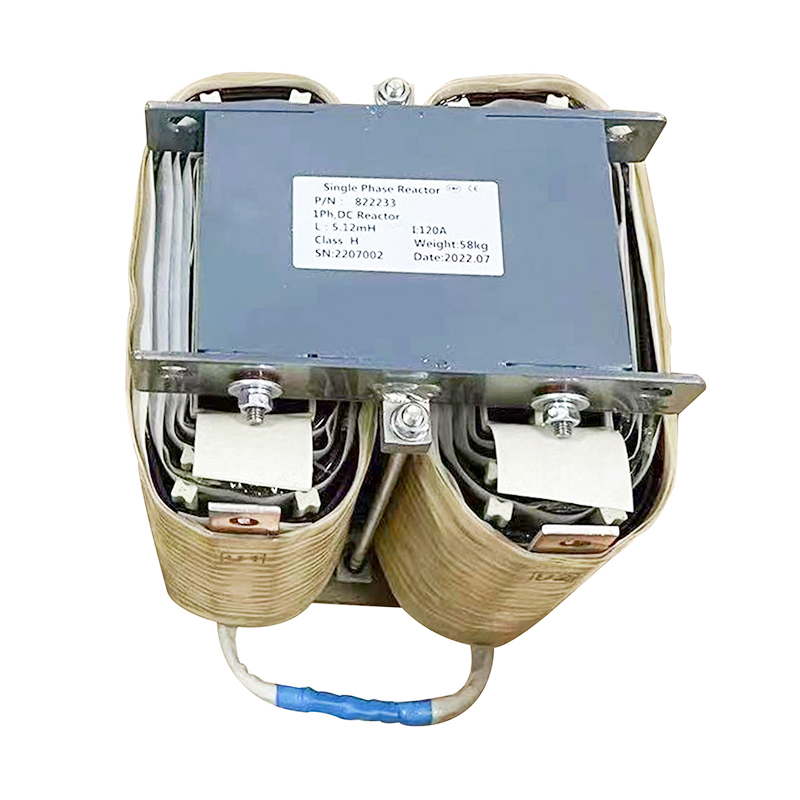

AL vezetékes DC reaktor

Az egyenáramú reaktorokat, más néven síkhullámú reaktorokat, széles körben használják kulcselemekként az átalakítók egyenáramú oldalán, különösen az általános célú inverterek területén. Alapvető funkciója az egyenáramú AC komponens feldolgozása és egy előre beállított tartományon belüli vezérlése az egyenirányított áram folytonosságának és stabilitásának megőrzése, az áram pulzációjának csökkentése, a bemeneti teljesítménytényező optimalizálása és az átalakító által generált harmonikusok hatékony elnyomása érdekében.

Jellemzőivel kapcsolatban a következő pontokat emeljük ki:

A mag kialakítása kiváló minőségű hidegen hengerelt szilikon acéllemezeket használ, amelyek alacsony veszteségű tulajdonságokkal rendelkeznek. A magot többszörös légrés osztja egyenletesen kis szegmensekre, amelyeket epoxi laminált üvegszövet panelek választanak el egymástól, speciális kötőanyaggal bevonva, így biztosítva a stabil és zajmentes légréseket működés közben.
A tekercsszakaszhoz F vagy H osztályú lapos zománcozott rézhuzalokat használunk, amelyek szorosan és egyenletesen vannak elhelyezve, további szigetelés nélkül. A kis kapacitású tekercseknél rétegszerkezetet használunk, míg a nagy kapacitású tekercseket torta alakúak a jobb hőelvezetés érdekében.
A gyártási folyamat során az egyenáramú reaktortekercsek és magok három fő lépésen mennek keresztül: előszárításon, vákuumimpregnáláson, valamint forró sütésen és keményítésen. Ehhez a folyamathoz H-osztályú impregnáló lakkot használunk. Ez az eljárás lehetővé teszi a tekercs és a zóna szoros összekapcsolását, ami nemcsak csökkenti a zajt működés közben, hanem biztosítja a reaktor stabil működését magas hőmérsékletű környezetben is, magas hőállósági besorolással.

A reaktor stabil teljesítményének biztosítása érdekében a zónaoszlop rögzítőelemeihez nem mágneses anyagokat választottunk, amelyek segítenek csökkenteni a reaktor hőmérséklet-emelkedését.
A reaktor szabad részeit szigorúan korrózió ellen kezelik. Eközben a bevezető kapcsokhoz ónozott rézcsöves csatlakozókat vagy rézsorokat választottunk a stabilitás és a megbízhatóság érdekében.

Ez az alumíniumhuzalos tekercses egyenáramú reaktor a következő forgatókönyvekre alkalmas:
1. Egyenáramú tápegység rendszer: az egyenáramú tápegység kimeneti áramának stabilizálására, valamint az áramellátó rendszer stabilitásának és megbízhatóságának javítására szolgál.
2. Frekvenciavezérlő rendszer: Erőteljes elektronikus berendezésekben, például frekvenciaváltóban a magas harmonikusok kiszűrésére, az elektromágneses interferencia csökkentésére és a rendszer teljesítményének javítására használják.
3. Ipari automatizálási terület: minden olyan ipari berendezésben, amelynek stabilizálnia kell az egyenáramot, ez a reaktor fontos szerepet játszhat, például galvanizálás, elektrolízis és hegesztő berendezések.
