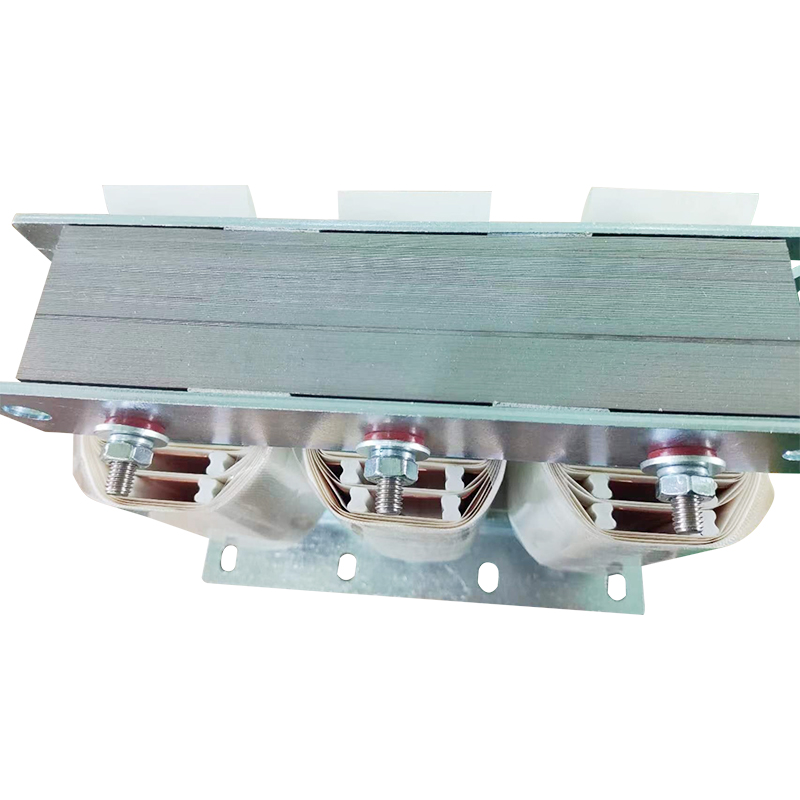

660V-os háromfázisú szűrőreaktor

Termékjellemzők

Az elektromos hálózatokban számos harmonikus forrás létezik, például egyenirányítók, átalakítók és frekvenciaváltók. Az ezen eszközök által keltett nagyrendű harmonikusok súlyosan veszélyeztethetik a rendszerben található főtranszformátorok és egyéb elektromos berendezések biztonságos működését. A szűrőreaktorokat széles körben használják nagy- és kisfeszültségű szűrőszekrényekben. Sorba vannak kötve szűrőkondenzátorokkal, és egy meghatározott rezonanciafrekvenciára hangolják, hogy elnyeljék a megfelelő frekvenciájú harmonikus áramokat az elektromos hálózatban. A reaktancia arányok 1%, 5,67%, 6%, 12% és 13%, képesek kiküszöbölni a 3., 5., 7., 11., 13. és magasabb rendű harmonikusokat. A szűrőreaktorok kondenzátorokkal sorba kapcsolásakor hatékonyan veszik fel a rácsharmonikusokat és javítják a rendszer teljesítménytényezőjét, jelentős szerepet játszva a rendszer biztonságos működésében.

Jellemzők:
1. A szűrőreaktor háromfázisú és egyfázisú változatban is kapható, mindkettő vasmagos száraz típusú.
2. A vasmag kiváló minőségű, alacsony veszteségű hidegen hengerelt szilikon acéllemezeket használ. A zónás oszlopokat több légrés osztja egységes kis szakaszokra, amelyeket epoxi laminált üvegszövet lapokkal helyeznek el, és speciális ragasztóval ragasztják, hogy a reaktor légrés ne változzon működés közben.
3. A tekercseket F- vagy H-osztályú lapos rézhuzallal tekerjük fel, és szorosan és egyenletesen helyezzük el.
4. Az összeszerelés után a szűrőreaktor tekercseit és a vasmagot elősütési → vákuumimpregnálási → hőkeményedési eljárásnak vetik alá, H-minőségű impregnáló lakk segítségével a tekercsek és a vasmag szorosan egymáshoz való kötésére.
5. A szűrőreaktor bilincsei, rögzítőelemei és egyéb részei nem mágneses anyagokból készülnek, hogy biztosítsák a kiváló minőségi tényezőt és a jó szűrőhatást.
6. Minden kitett alkatrészt korróziógátló intézkedésekkel kezelnek.
7. Alacsony hőmérséklet-emelkedéssel, alacsony veszteséggel, magas átfogó kihasználtsággal rendelkezik, és könnyen telepíthető.
